Aluminium honingraatcomposietpaneel

Aluminium honingraatcomposietpaneel

Aluminum honeycomb composite plate, is using the current international advanced aerospace technology combined with advanced fully automated production equipment, a high-tech environmental type decoration material will be aluminum, and the aluminum honeycomb core is tightly bonded, mainly used in building external wall decoration (especially for high layer building) interior ceiling, wall partition the door, and insulation inside, furniture, teaching, electronic, purification, transportation, aviation, billboards, enz. Het is het moderne decoratiemateriaal bij uitstek.

  • Aluminium honingraatcomposietpaneel
  • Aluminium honingraatcomposietpaneel
  • Aluminium honingraatcomposietpaneel
  • Aluminium honingraatcomposietpaneel
  • Aluminium honingraatcomposietpaneel
PREV：No previous articleNEXT：No next article

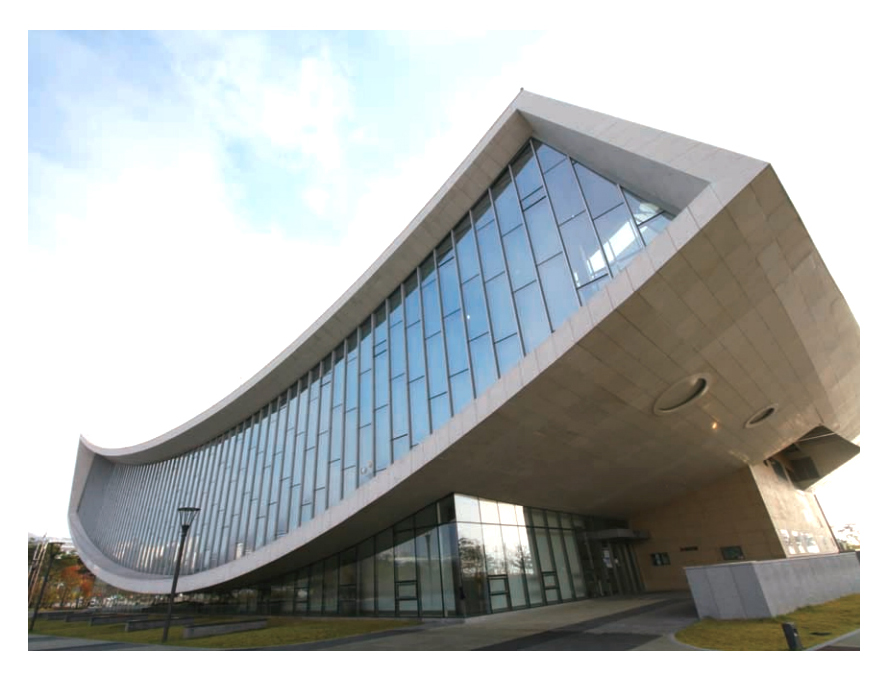

De reikwijdte van de toepassing
Vanwege het stenen en aluminium honingraatbord heeft de voordelen van lichtgewicht, kleine vervuiling, het redden van de stralingskenmerken van stenen materiaal, en de plaatgrootte is groot, kan het plafond worden gebruikt, de muur van de gordijnen, binnenwanden, de grond en meer en breder gebruikt in gebouwen, voertuigen, schepen en andere decoratieve decoraties.

Productieprincipe

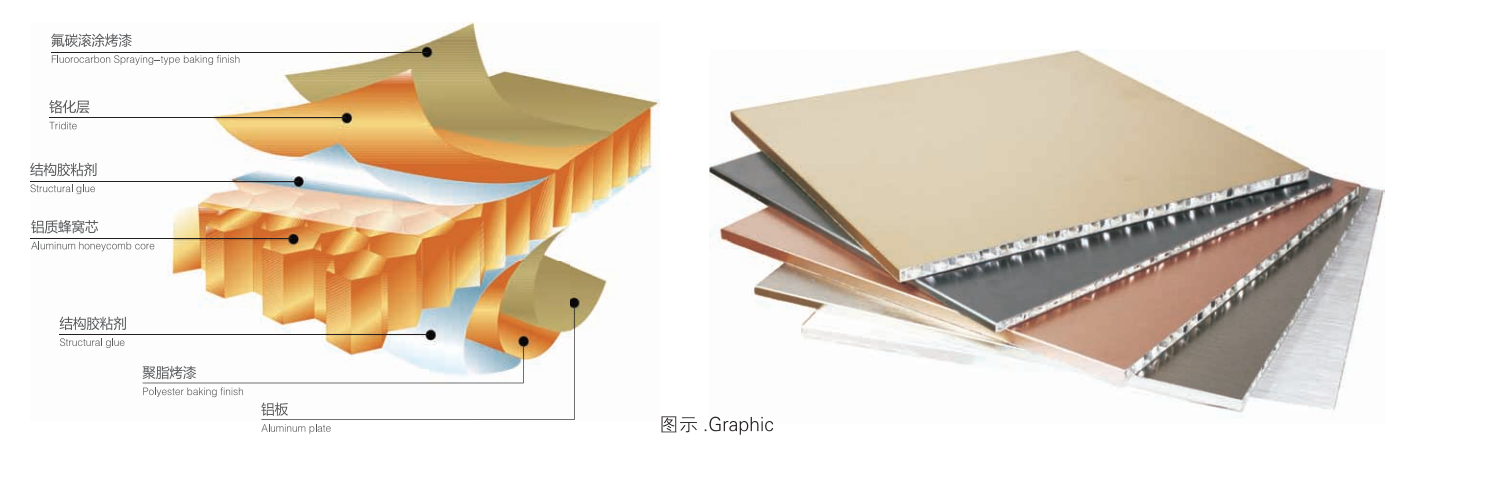

Het paneel maakt voornamelijk gebruik van 3003H24 aluminiumlegering of 5052AH14 hoge mangaanlegeringsplaatkwaliteit als basismateriaal, de plaatdikte van 0,81,5 mm, met behulp van fluorocarbon (PVDF))) rol, de plaatdikte is 0,6 1,0 mm, een totale dikte van 10 mm zou 25 mm moeten zijn. Kernmateriaal met behulp van zeshoekige type 3003 Aluminium honingraatkern, aluminiumfoliedikte van 0,4 0,6 mm, lengte van 5 6 mm, de polymeerfilm en gemodificeerde epoxy, volledig ingesloten stofvrije werking, met automatische honingraatcomposietpaneelproductieapparatuur gemaakt door onder druk gezegde composiet met hoge temperatuur.

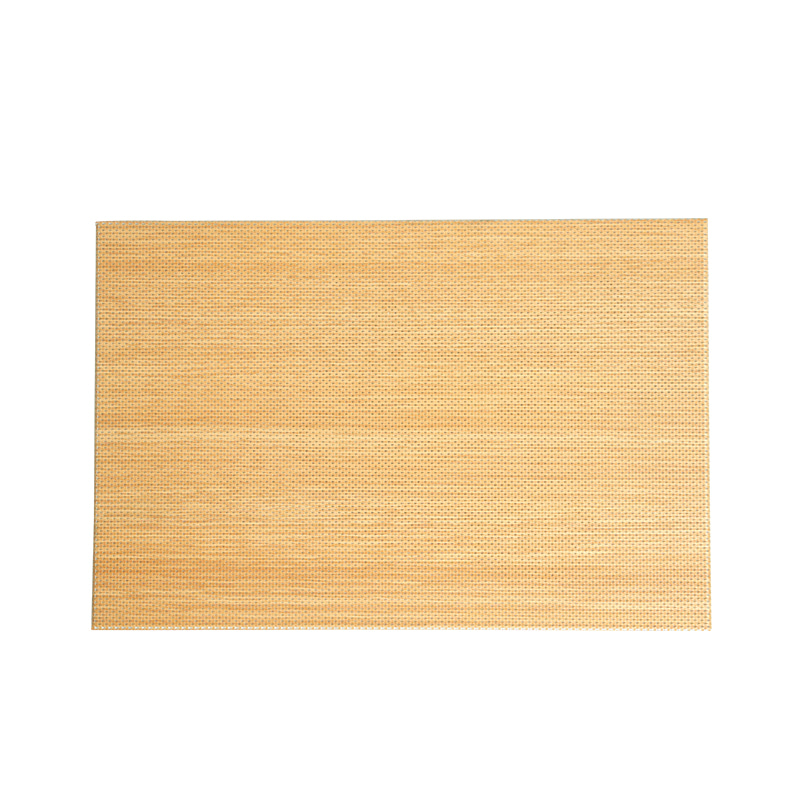

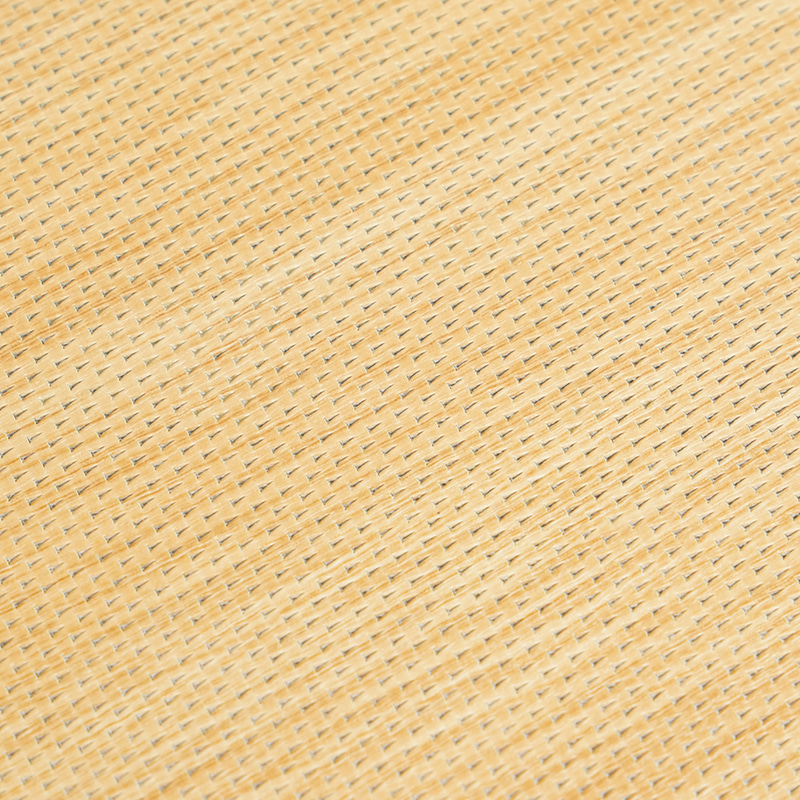

Imitatie Wood Honeycomb Board

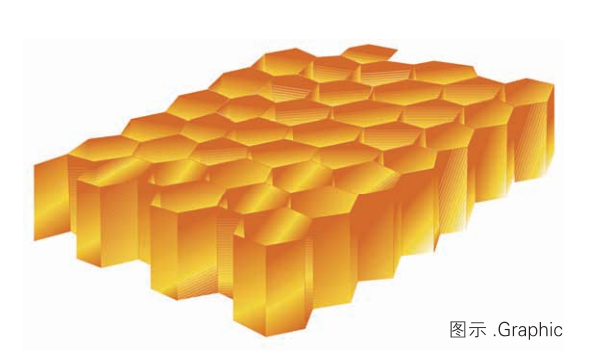

Aluminium honingraatkern is gemaakt van hoogwaardige legeringsfoliehoningraatkern,
Nadat speciale verwerking is gemaakt, met lichtgewicht en hoge sterkte, vuur
Preventie, vochtbestendig, geluidsisolatie warmte omgevingskarakteristieken.
Het product is veel gebruikt in de binnenste kern van de muur van de schone kamer, aluminium, aluminium
Gordijnwandplaat binnenste kerncomposietgebouw, decoratieplaat.

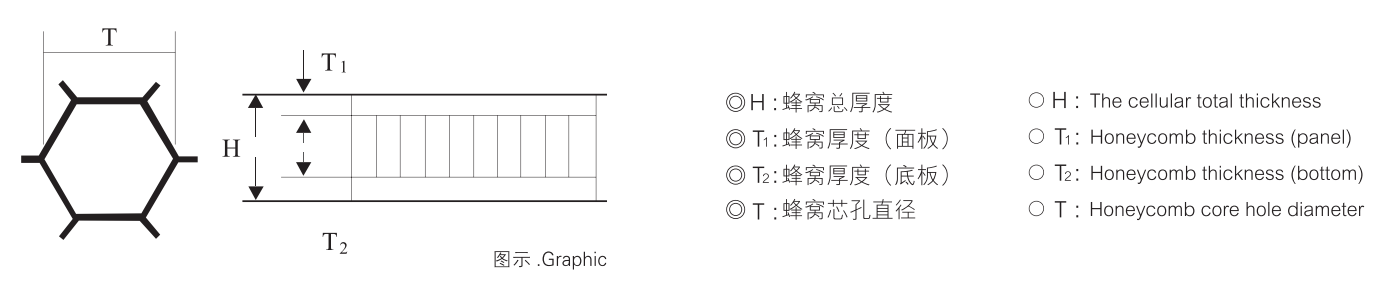

Honingraatplaat vorm

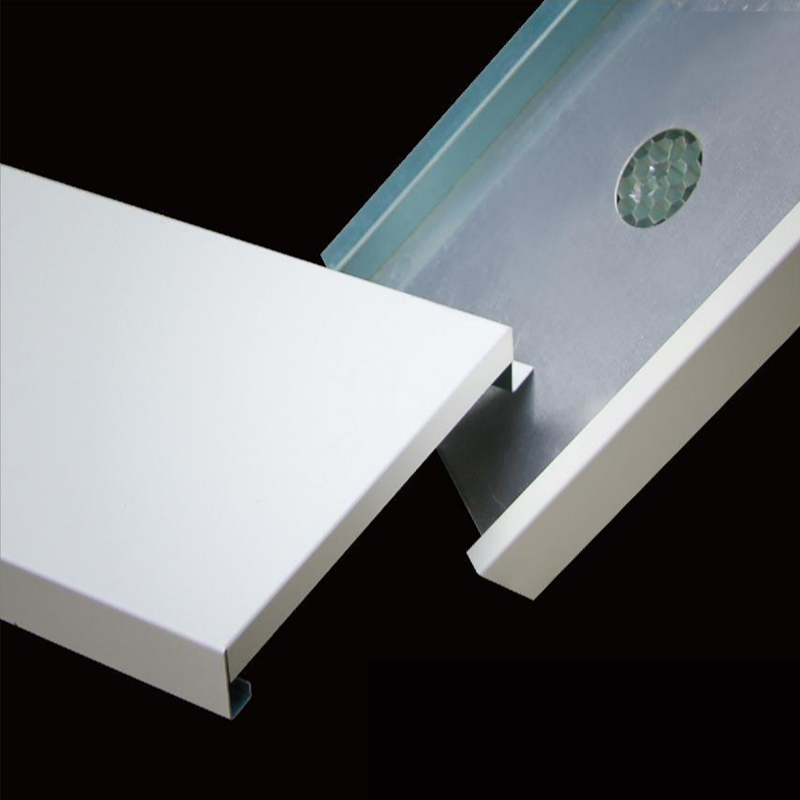

Installatiemethode van Honeycomb Board
Uitleggen
1. Aluminium honingraatrooster breedte groter dan 1200 mm, met 3 40 mm breed roestvrij staal, aluminium honingraatpanelen hangende afmetingen voor 150 mm;
2. Aluminium honingraatroosterbreedte van minder dan 1200 mm, meer dan 600 mm, met 2 40 mm breed roestvrij staal, aluminium honingraatpanelen hangende afmetingen voor 180 mm;
3. Aluminium honingraatroosterbreedte van minder dan 600 mm, met behulp van 2 40 mm brede roestvrijstalen hangers, hanger Cellulaire wandschermgrootte is 100 mm;
4. Aluminium honingraat Paneel Lijsten naadbreedte afgezien van sommige gemarkeerd, en ongemarkeerd is 6 mm.

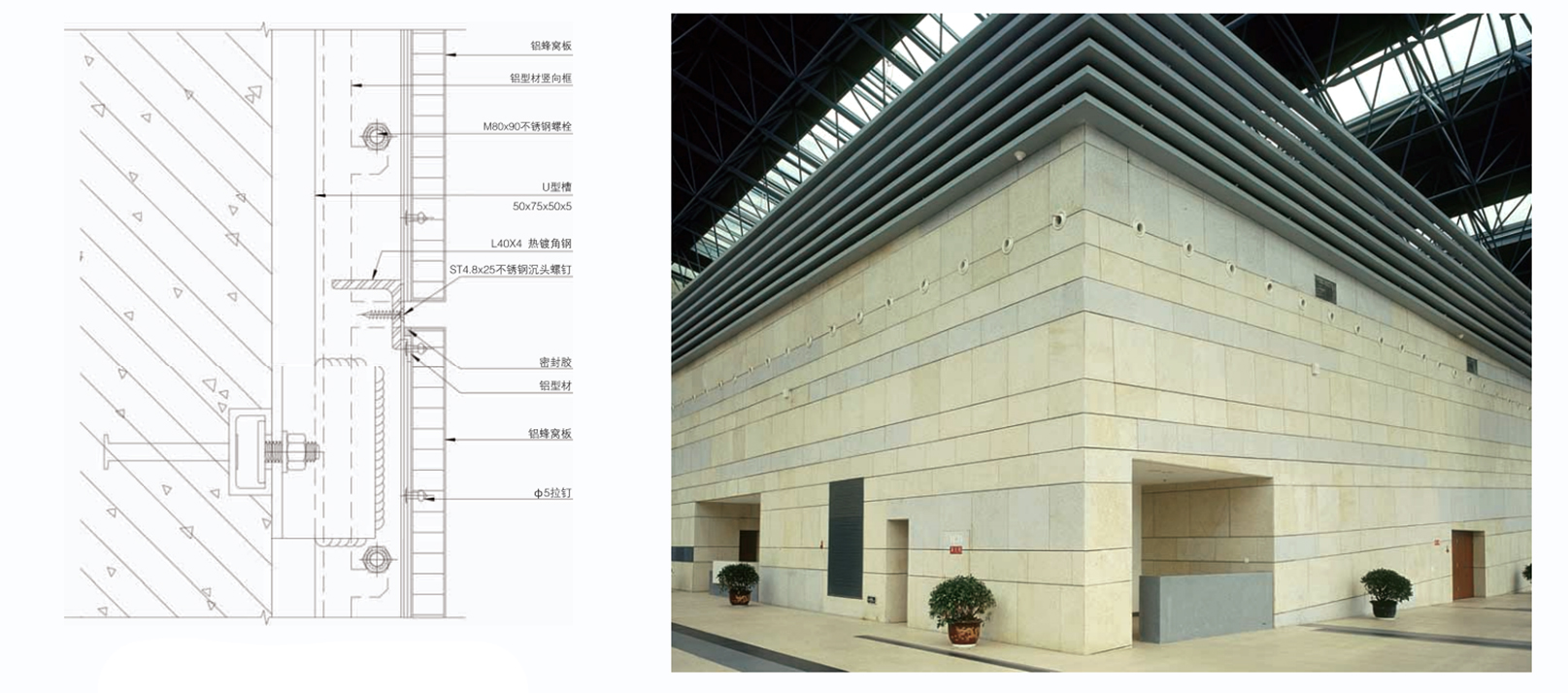

Standaard knooppunten van aluminium honingraat paneel gordijnwandkolommen

Open Honeycomb -paneel Longitudinale standaardknooppunten


Technische prestatie -index op aluminium honingraatbord

Dikte 20 25 mm
Voorste al-planking 1,00 mm
Terug Al-Planking 1,00 mm
Gewicht (kg/m 2 ) 7.4 7.8
Mechanica -functie van complex planking en oppervlakteplanking
Inertie -rechthoek L (CM 4 /M) 19.85 31.67
Meting van het snijden W (CM 3 /M ) 19 24
Hardheid van complexe planking E.I (KN CM 2 /M) 139000 2217000
Aluminium profieloppervlakplanking AA 5754A (ALMG3)
Wijzigbare meting (N/MM 2 ) 70000
Pull-beveiligde sterkte van oppervlakteplanking (N/MM2) RM≥220
0,2% buigkracht (N/MM2) RP0 2≥130
Verbruiksnelheid (EN485-2: 1994) A50 ≥8
Hete uitbreiding van aluminium materialen 2,4 mm/m100 ° C
Wanneer de temperatuurdiscrapantie 100 ° C is
Oppervlakte -decoratielaag PVDF -spray en bakverf
Luminosity (originele gegevens) 30-40%
Hardheid van potlood HB-F
Pit van Honeycomb
Grootte van honrycomb 1/4 "(6,3 mm)
Gewicht Satnding van aluminium materialen Het is ongeveer 80 kg/m3
Sterkte van drukbestendig (MIL-STD-401) 4 N/mm 2
Functie van akoestiek:
Gegevens van geluidszuigen 0.05
Indicator van geluidsscheidende volgens ISO717-RW 23 25
Functie van verwarming
Gegevens van verwarmingsgeleidingen λ (w/m k) 2.25 2.7
Gegevens van verwarming voorkomen R (1/M) (M K/W) 0.0089 0.0093
Gegevens van het doorgeven van u (k) (w/m k) 5.59 5.575


Voor Comples Planking hangen de gegevens van warmte "入 入 入 入" af van de dikte van planking.

Aluminium Honeycomb Panels Technology Parameters

ASTM Eenheid 10 mm 15 mm 20 mm
Eenheidstheoretisch gewicht kg/m 2 5.4 5.6 5.75
Treksterkte E8 N/mm 2 806 598 455
Uithoudingsvermogen E8 N/mm 2 531 405 279
Verlenging E8 ％ 1.2 1.4 1.7
Buigstijfheid C393 X10 6 N.mm 2 8.03 15.4 38.44
Buigelasticiteit N/mm 2 5000 40600 38.44
Temperatuurverlengingscoëfficiënt D696 X10 -6 N/℃ 0.24 0.24 0.24
Thermische geleidbaarheid D967 Kcal/MHR ℃ 0.23 0.19 0.15
Warmtevervormingstemperatuur D648 ℃ 200 200 200
Bindingssterkte C297 N/mm 2 12 12 12
Platheid De maximale afwijking is 1 mm/m
Vlamvertragende eigenschappen Niet-ontvluchtige, voldoet aan de relevante normen voor brandbeveiligingskwaliteit
Geluids isolatieprestaties Afhankelijk van de paneelinstallatiehoek zijn er 0-3DB


Verwerking

Snij Grof Boren Roll buiging
Kunstgrafische verwerking Het oppervlak opnieuw schilderen Afdrukken van het oppervlaktescherm Achterboutaansluiting
Randcompressiongieten Profielbuigen Tekstplak Surface Film
Buiten uw verwachting, binnen het budget.

Als u vragen, vragen of opmerkingen heeft, ons zeer bekwame en toegewijde team van Yoobond Professionals staan ​​altijd tot uw beschikking, klaar om snelle en betrouwbare hulp en ondersteuning te bieden.

Aanbevolen producten
Zaken gedurende 20 jaar
Bedrijfsprofiel
Jiangyin Yoobond New Composite Materials Co., Ltd.

Jiangyin Yoobond New Composite Materials Co., Ltd. is een one-stappen R & D-onderneming voor nieuwe composiet materialen. Het is eigenaar van de merken Yoobond® en 优沃星 ®. De belangrijkste producten omvatten aluminium composiet Panelen, film gelamineerde metalen composietpanelen, roestvrijstalen composietpanelen gegalvaniseerd staal Composietpaneel en nieuw composietpaneel inclusief aluminium honingraat composietpanelen, aluminium Kernpanelen, aluminium golfkolle composietpaneel en enz., De bovenstaande panelen kunnen de nationale ontmoeten Standaard van B1 -graad vlamvertragende en A2 -kwaliteit brandbestendig.

Ons bedrijf streeft het doel van "dan natuurlijk" aan om onze producten meer milieu te maken. Strikt In overeenstemming met de vereisten van het ISO 14001: 2004 Milieubeheersysteem geavanceerd, Producten uit het nieuwe tijdperk bieden klanten beter concurrerende oplossingen en producten, en succesvol Ontworpen en gebouwd tientallen grote en middelgrote technische projecten in binnen- en buitenland.

  • 0+

    20 jaar R & D Experenice in
    samengestelde materialen

  • 0+

    Goed verkocht in meer dan
    40 landen en regio's

  • 0+

    Werk samen met Global
    Top 500 ondernemingen

  • 0+

    Meer dan 3000 kleuren/patronen
    zijn beschikbaar

Ere -certificaat
  • EN13501 B1 Grade
  • CE -certificering
  • Certificaat van ISO
  • Certificaat van ISO
  • Certificaat van ISO
Nieuws
Berichtfeedback
Productkennis

Wat zijn de voordelen van het gebruik van aluminium honingraatkern in composietpanelen?
Hoge sterkte-gewichtsverhouding: Aluminium Honeycomb Core biedt uitzonderlijke sterkte en is extreem licht van gewicht. Dit maakt de panelen gemakkelijker te hanteren tijdens de installatie en vermindert de structurele belasting op gebouwen.
Uitstekende stijfheid: de honingraatstructuur creëert een rigide paneel dat zijn vorm onder stress behoudt, wat bijdraagt ​​aan de algehele stabiliteit en duurzaamheid van structuren.
Verbeterde thermische en geluidsisolatie: de luchtzakken in de honingraatkern bieden effectieve thermische isolatie -eigenschappen, waardoor de binnentemperaturen worden gereguleerd. Bovendien bieden ze geluiddichte voordelen door geluidsgolven te absorberen en te dempen.
Brandweerstand: Aluminium honingraat composietpanelen kan worden ontworpen om te voldoen aan strikte brandveiligheidsnormen. Ze zijn inherent niet-brandbaar en kunnen worden vervaardigd met brandvertragende materialen voor verbeterde veiligheid in bouwtoepassingen.
Corrosieweerstand: aluminium is van nature resistent tegen corrosie, waardoor panelen met aluminium honingraatkernen geschikt zijn voor zowel binnen- als buitengebruik zonder significante afbraak in de tijd.
Veelzijdigheid in toepassingen: deze panelen zijn veelzijdig en kunnen worden gebruikt in verschillende industrieën en toepassingen, waaronder het bouwen van exterieurs, interieurpartities, meubels, transport en ruimtevaart vanwege hun lichtgewicht en duurzame aard.
Omgevingsvoordelen: aluminium is recyclebaar, dus het gebruik van aluminium honingraatcomposietpanelen kan bijdragen aan duurzame bouwpraktijken door de impact van het milieu te verminderen en de efficiëntie van hulpbronnen te bevorderen.

Hoe presteren deze panelen in termen van isolatie en geluidsisolatie?
Thermische isolatie:
Luchtzakstructuur: het honingraatontwerp van deze panelen creëert talloze kleine luchtzakken in de kern. Deze luchtzakken werken als natuurlijke isolatoren, waardoor de warmteoverdracht door het paneel aanzienlijk wordt verminderd.
Energie -efficiëntie: door het minimaliseren van warmteverlies of winst, helpen aluminium honingraatpanelen stabiele binnentemperaturen te behouden. Deze eigenschap is vooral gunstig in gebouwen waar thermisch comfort en energie -efficiëntie prioriteiten zijn.
Temperatuurregeling: ze dragen bij aan het verminderen van HVAC (verwarming, ventilatie en airconditioning) energieverbruik door de belasting van verwarmings- en koelsystemen te verminderen, waardoor de operationele kosten in de loop van de tijd worden verlaagd.
Geluidelijkheidgeving:
Ruisabsorptie: de structuur van aluminium honingraatkernpanelen is effectief bij het absorberen van geluidsgolven. De met lucht gevulde cellen in de honingraatkern dissiperen en dempen ruistrillingen, waardoor nagalm en echoën in binnenruimtes worden verminderd.
Akoestische controle: deze Aluminium honingraat composietpanelen worden veelvuldig gebruikt in omgevingen die akoestische controle vereisen, zoals opnamestudio's, theaters, vergaderzalen en lawaaierige industriële instellingen. Ze helpen om stillere en comfortabelere ruimtes te creëren door spraakverstaanbaarheid te verbeteren en omgevingsgeluidsniveaus te verminderen.
Veelzijdigheid in geluidsisolatie: afhankelijk van de specifieke vereisten kunnen verschillende configuraties van aluminium honingraatpanelen worden ontworpen om verschillende niveaus van geluidsisolatie te bereiken. Deze veelzijdigheid zorgt voor op maat gemaakte oplossingen in verschillende akoestische omgevingen.
